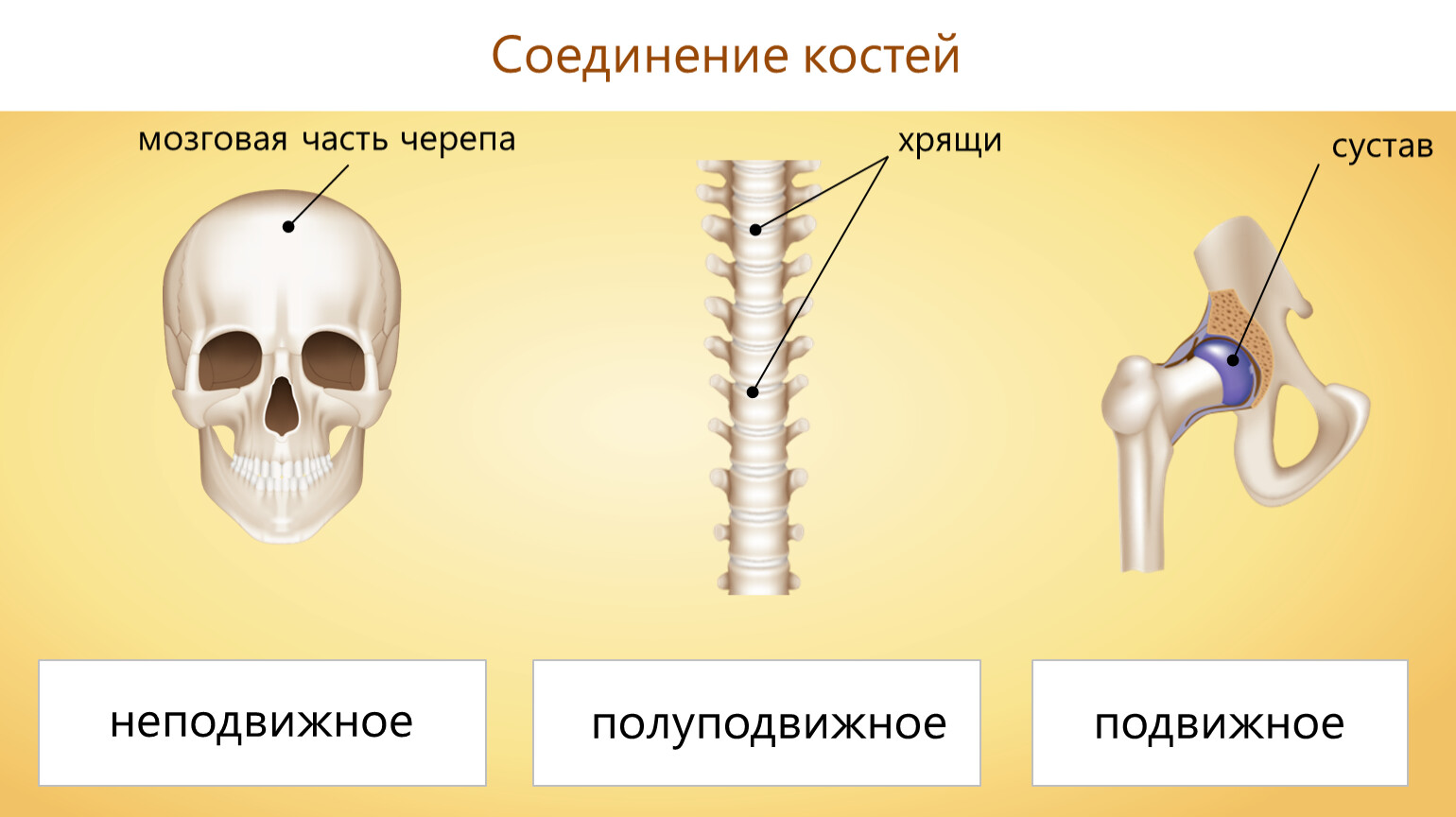

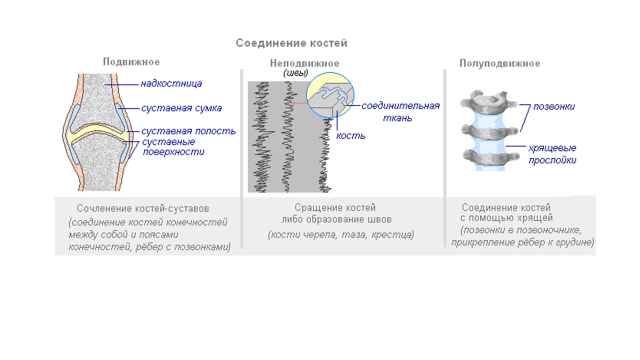

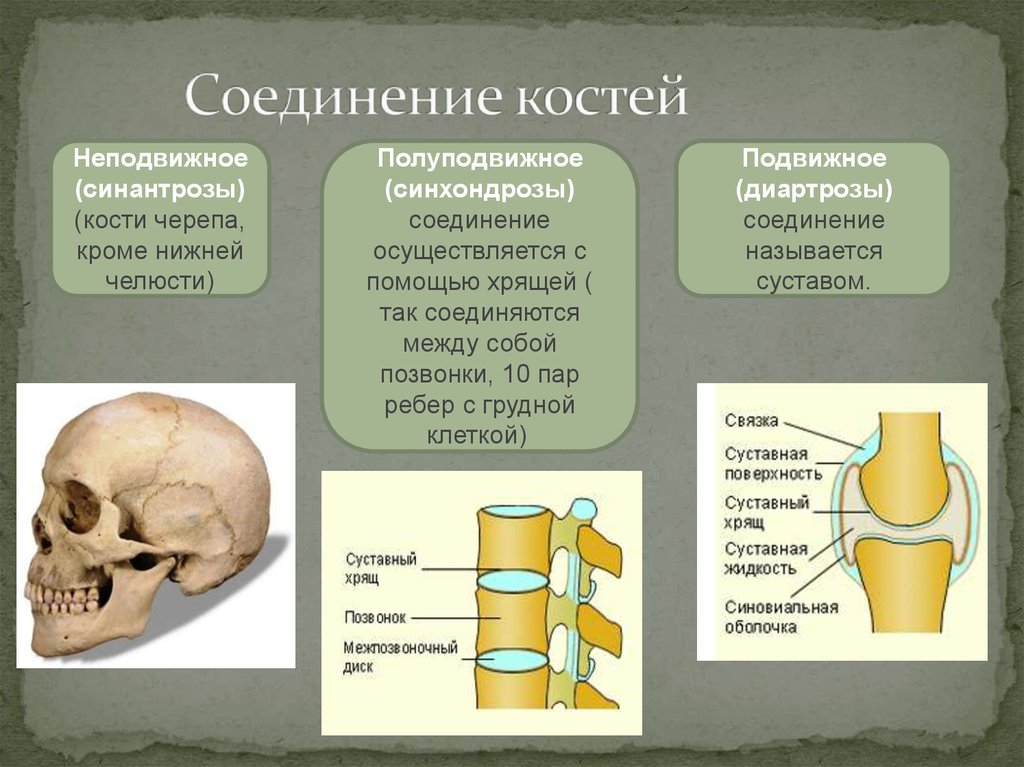

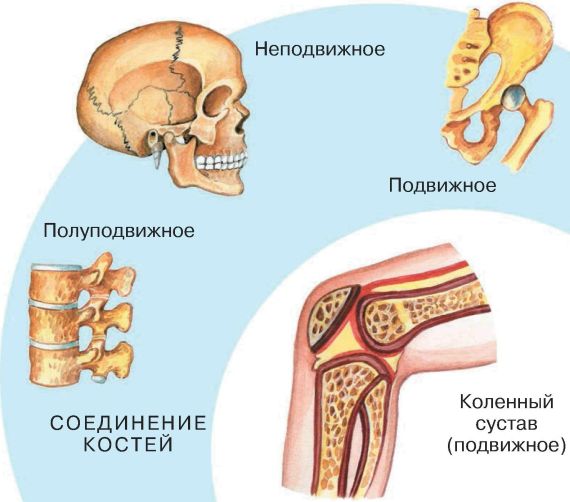

Различают подвижные, полуподвижные и непо­движные соединения костей.

Суставы — это подвижное соединение костей.

Именно суставы обеспе­чивают подвижность костей в разных направлениях. Человек имеет почти 230 суставов. В каждом из них есть (рис. 17): су­ставные поверхности костей, хрящ, сумка (капсула) и полость. Суставные поверхности костей покрыты хрящом. У здорового человека он упругий, ровный, это уменьшает трение между костьми во время движения. Формы обеих суставных поверхностей соответствуют друг другу (рис. 19): если на одной кости поверхность выпуклая (суставная головка), то на другой она соответственно вогнута (сустав­ная впадина). Чрезвычайная целесообразность строения и согласованные функции суставов тела человека обеспечивают самые выгодные условия для движения. Например, плечевой сустав, который выполняет широкие движения во многих плоскос­тях и направлениях, имеет шаровидную форму (рис. 18). Коленный сустав, большая подвижность которого опасная (можно упасть при ходьбе), напо­минает одноосный шарнир.

Капсула сустава — крепкая эластичная соеди­нительная ткань. Значение её двойное: она крепко держит соединение костей и предотвращает вы­вих, а клетки её внутренней поверхности произво­дят жидкость, которая смазывает поверхность сустава и уменьшает трение между хрящами су­ставных поверхностей костей. Если при воспале­нии сустава выработка этой жидкости уменьшает­ся или даже прекращается, сустав будто высыха­ет. Это вызывает боль, ограничивает движения в нём.

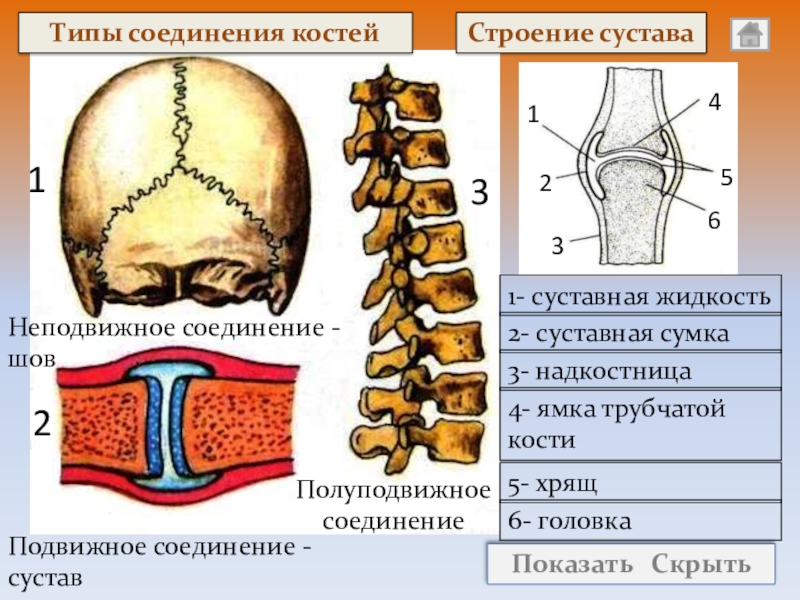

Рис. 17. Схема строе­ния сустава: 1 — суставные поверхнос­ти костей; 2 — суставный хрящ; 3 — суставная кап­сула; 4 — полость сустава, содержащая жидкость
Рис. 19. Разные формы суставов: 1 — цилиндровая; 2 — бло­коподобная; 3 — шаровид­ная; 4 — элипсовидная

Полуподвижное соединение образуется с помо­щью хряща между телами позвонков. Эластичный хрящ защищает позвоночный столб от поврежде­ний, избыточного растягивания и сжатия.

Загрузка…

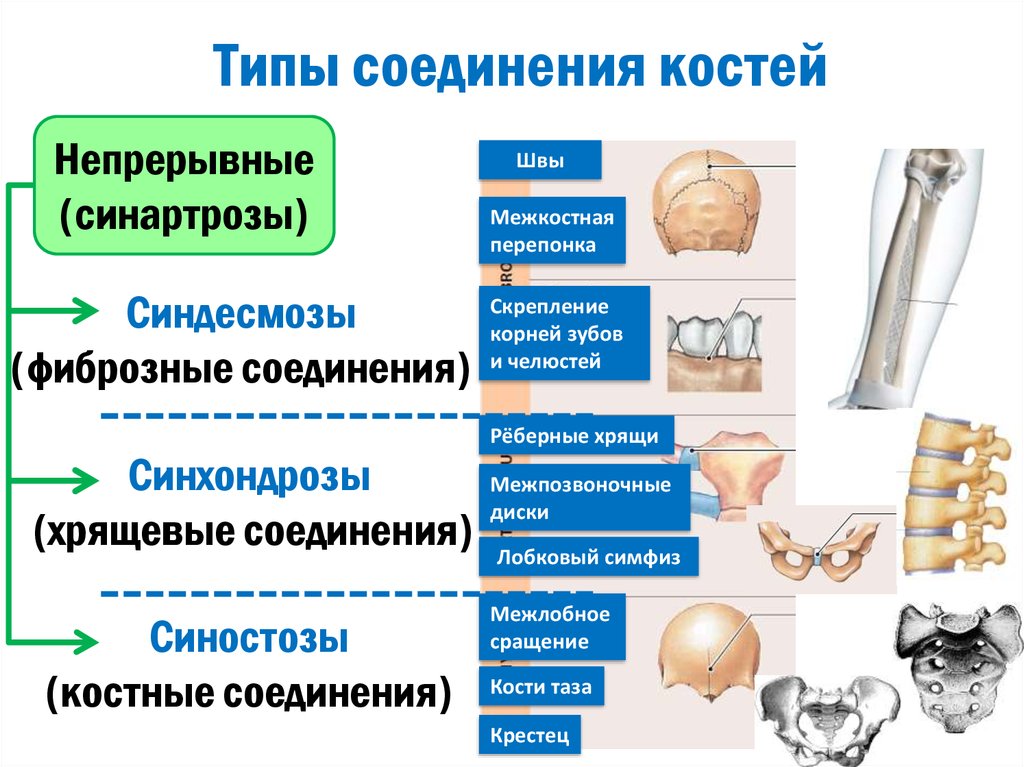

Неподвижное соединение костей — это такое, при котором между костями есть прослойка соеди­нительной ткани или хряща. Щель или полость между ними отсутствует. Они имеют большую уп­ругость, но ограниченную подвижность. Примером неподвижного соединения костей являются швы между костями черепа.

Соединение костей также обеспечивают связки (рис. 20) — толстые пучки, образованные эластич­ной соединительной тканью. Они крепятся пере­крёстно от одной кости к другой, что способствует укреплению суставов и ограничению их избыточ­ной подвижности и предотвращает вывихи.

Материал с сайта http://worldofschool.ru

Рис. 18. Разнообразие движений в плечевом суставе
Рис. 21. Скелет кисти с межсустав­ными связками (1)

На этой странице материал по темам:

  • Неподвижные кости пример по биологии

  • Неподвижные кости это

  • Сообщение на тему суставы подвижные помощники костей

  • Блокоподобная кость

  • Соединение костей подвижные неподвижные полуподвижные

Вопросы по этому материалу:

Материал с сайта http://WorldOfSchool.ru

Виды соединений деталей. Резьбы, допуски и посадки



Виды соединений деталей

За долгие века своего развития человечество придумало множество способов соединения деталей. Деталью договоримся называть некий материальный объект, входящий в соединение, который не может быть разделен на более мелкие объекты. Соединение нескольких деталей условимся называть узлом, а совокупность узлов, способных при соединении выполнять определенные действия – механизмом.



Принято различать соединения деталей подвижные и неподвижные, В подвижных соединениях детали движутся друг относительно друга, а в неподвижных жестко скреплены друг с другом. Каждый из этих двух типов соединений подразделяют на две основные группы: разъемные и неразъемные.



Разъемными называются такие соединения, которые позволяют производить многократную сборку и разборку сборочной единицы без повреждения деталей. К разъемным неподвижным соединениям относятся резьбовые, штифтовые, шпоночные, шлицевые, профильные, клеммовые.



Неразъемными называются такие соединения, которые могут быть разобраны лишь путем разрушения.

Неразъемные неподвижные соединения осуществляются механическим путем (запрессовкой, склепыванием, загибкой, кернением и чеканкой), с помощью сил физико-химического сцепления (сваркой, пайкой и склеиванием) и путем погружения деталей в расплавленный материал (заформовка в литейные формы, в пресс-формы и т. п.)



Подвижные неразъемные соединения собирают с применением развальцовки, свободной обжимки. В основном это соединения, заменяющие целую деталь, если изготовление ее из одной заготовки технологически невозможно или затруднительно и неэкономично.



Резьбовые соединения деталей являются наиболее распространенным видом разъемных соединений. Резьба – выступы, образованные на основной поверхности винтов и гаек и расположенные по винтовой линии. Несмотря на кажущуюся простоту резьбовые соединения весьма разнообразны. Поэтому в рамках текущего курса мы рассмотрим те из них, которые широко встречаются в нашем ассортименте. Но сперва дадим общую классификацию.





Резьбы, допуски и посадки





По форме основной поверхности различают цилиндрические и конические резьбы. Наиболее распространена цилиндрическая резьба. Коническую резьбу применяют для уплотняющихся и герметичных соединений труб, масленок, пробок и т.п.



По профилю резьбы различают треугольные, прямоугольные, трапецеидальные, круглые и другие резьбы.



По направлению винтовой линии различают правую и левую резьбы. У правой резьбы винтовая линия идет слева направо и вверх, у левой – справа налево и вверх. Наиболее распространена правая резьба.



По числу заходов – однозаходная и многозаходная резьбы. Наиболее распространена однозаходная резьба.





Резьбу получают (формируют) несколькими способами:



  • лезвийная обработка;
  • накатывание;
  • абразивная обработка;
  • выдавливание прессованием;
  • литьё;
  • электрофизическая и электрохимическая обработка.



Наиболее распространённым и универсальным способом получения резьб является

лезвийная обработка. К ней относятся:















Накатывание является наиболее производительным способом обработки резьб, обеспечивающим высокое качество получаемой резьбы. К накатыванию резьб относятся:







К абразивной обработке резьб относится шлифование однониточными и многониточными кругами. Применяется для получения точных, в основном ходовых резьб.



Выдавливание прессованием применяется для получения резьб из пластмасс и цветных сплавов. Не нашло широкого применения в промышленности.



Литьё (обычно под давлением) применяется для получения резьб невысокой точности из пластмасс и цветных сплавов.

Электрофизическая и электрохимическая обработка (например, электроэрозионная, электрогидравлическая) применяется для получения резьб на деталях из материалов с высокой твердостью и хрупких материалов, например твёрдых сплавов, керамики и т. п.



Рассмотрим теперь основные геометрические параметры цилиндрических резьб. Они включают: наружный d, средний d2 и внутренний d1 диаметры резьбы, шаг резьбы р, угол профиля α.



Метрическая резьба ISO – основной вид резьбы крепежных деталей с углом профиля α = 600. Широко употребима в Европе и Азии. Профиль – равносторонний треугольник со срезанными вершинами. Размеры указываются в миллиметрах.





Метрическая резьба бывает с крупным и мелкими шагами. Чаще всего, наиболее износостойкую и технологичную резьбу выполняют с крупным шагом. Резьбы с мелким шагом используются реже. Ниже приводится таблица, составленная на основании ГОСТ 8724-81 «Резьба метрическая. Диаметры и шаги».





Шаг резьбы для крупной и мелкой резьбы (однозаходной)



(Размеры в скобках действительны для новых стандартов ISO)






Резьба

Шаг резьбы Р, мм

Крупная резьба М

Мелкая резьба М

Мелкая

Мелкая 2

Супермелкая

М1

М1. 2

М1.4

М1.6

М1.8

0.25

0.25

0.3

0.35

0.35

(0.2)

(0.2)

(0.2)

(0.2)

(0.2)





М2

М2.2

М2.5

М3

М3.5

0.4

0.45

0.45

0. 5

0.6

(0.25)

(0.25)

(0.35)

(0.35)

(0.35)





М4

М5

М6

М8

М10

0.7

0.8

1

1.25

1.5

0.5

0.5

0.75

1

1.25







0. 5

0.75

1










0.5

0.75

М12

М14

М16

М18

М20

1.75

2

2

2.5

2.5

1.5

1.5

1.5

2

2

1.25

1.25




1. 5

1.5

1

1

1

1

1

М22

М24

М27

М30

М33

2.5

3

3

3.5

3.5

2

2

2

2

2

1.5

1.5

1.5

1.5

1.5

1

1

(1)

(1)

М36

М39

М42

М45

М48

4

4

4. 5

4.5

5

3

3

(4)3

(4)3

(4)3

2

2

2

2

2

1.5

1.5

1.5

1.5

1.5

М52

М56

М60

М64

М68

5

5.5

5.5

6

6

(4)3

4

4

4



2

3(2)

3(2)

3

3

1. 5

1.5

1.5

2(1.5)

2(1.5)



Кроме упомянутых выше основных характеристик существуют дополнительные: сбег, недорез и недовод.



Участок конечных витков резьбы, имеющих неполный профиль, называется сбегом резьбы. Сбег резьбы — участок неполного профиля в зоне перехода резьбы в гладкую часть детали, возникает при отводе режущего инструмента от изделия.



Недовод резьбы — величина ненарезанной части поверхности детали между концом сбега и опорной поверхностью детали (при переходе с одного диаметра на другой).



Недорез резьбы — участок поверхности детали, включающий сбег резьбы и недовод.








Величина недореза важна, например, при соединении двух тонких листов стали: при излишне большом недорезе соединение может быть неплотным.



Также встречаются также дюймовые резьбы нескольких видов (1 дюйм равен 25,4 мм).



Дюймовая резьба UTS, ISO 5864. Используется преимущественно в США. Профиль – равносторонний треугольник (угол при вершине 60о) со срезанными вершинами. При одном диаметре резьба может иметь крупный (UNC) или мелкий (UNF) шаг. Размеры резьбы указываются в долях дюйма и в числе витков, приходящихся на дюйм. Для маленьких диаметров резьбы перед числом витков через дефис ставится порядковый номер резьбы: от 0 до 12.



Дюймовая резьба Витворта BSW. Используется преимущественно в Великобритании. Профиль – равнобедренный треугольник (угол при вершине 55 градусов). При одном диаметре резьба может иметь крупный (BSW) или мелкий (BSF) шаг. Размеры указываются в долях дюйма и в числе витков резьбы на дюйм.



Дюймы

Номинал
мм

Число ниток
на дюйм UNC

Число ниток
на дюйм UNF

Номер-чн UNC

Номер-чн UNF

Чн
на дюйм BSW

Чн
на дюйм BSF



1,524



80



0-80







1,854

64

72

1-64

1-72







2,184

56

64

2-56

2-64







2,515

48

56

3-48

3-56







2,844

40

48

4-40

4-48





1/8

3,175

40

44

5-40

5-44

40



Фиксированные шарниры в корпусе

Как бы безумно это ни звучало, суставы двигаются? не во всех случаях, и этот тип сустава называется фиксированным суставом, например, у вас есть фиксированные суставы в черепе.

Действительно неподвижный сустав? это реально…

Фиксированный сустав действительно звучит как оксюморон. Большинство людей думают о суставе как о подвижной части тела, так как же его можно зафиксировать?

Реальность такова, что любое место, где соединяются две или более костей, называется суставом. Конечно, большинство из них допускают движение, но на самом деле существует несколько различных типов суставов.

К ним относятся:

В то время как большинство суставов удерживаются вместе такими тканями, как сухожилия, связки или мышцы, фиксированные суставы удерживаются вместе жесткими волокнами, которые не допускают движения, поэтому они также известны как фиброзные суставы.

Некоторые примеры фиксированных соединений.

Пример фиксированного сустава — между костями черепа. Когда вы рождаетесь, кости вашего черепа не соединены вместе, на самом деле между костями есть щель, называемая родничком, мягкое место на макушке головы ребенка. Это движение необходимо для безопасных родов, череп во время родов сжимается и должен быть гибким.

Преимущества роста.

Однако по мере роста кости быстро срастаются и затвердевают, чтобы выполнять свою основную функцию — защищать мозг.

Тренеры

Курсы физической подготовки

Сотни курсов персональных тренеров и фитнес-курсов по всей Великобритании

AberdeenAberystwythAldershotAlsagers BankAltrinchamAndoverAOLArmaghAscotAshby-de-la-ZouchAshfordAviemoreAylesburyBallymenaBanburyBangorBarkingBarnetBarnsleyBarrow-in-FurnessBasildonBasingstokeBathBeddgelertBedfordBelfastBelperBenfleetBensonBerkhamstedBerwick Upon TweedBetws-y-CoedBexleyBicesterBillericayBirkenheadBirminghamBlackburnBlackpoolBoltonBournemouthBracknellBradfordBraemarBreconBrentwoodBrightonBristolBroomfieldBurgess HillBurnleyBurton Upon TrenBuryBury St EdmundsCamberleyCambridgeCanterburyCardiffCarlisleCarrickfergusChalgroveChathamChelmsfordCheltenhamChesterChesterfieldChichesterChorleyChurch StrettonCladichColchesterCongletonConistonCorshamCoventryCrawleyCreweCroydonCumbernauldDartfordDartmouthDerbyDerryDoncasterDorchesterDorkingDoverDudleyDumbartonDumfriesDunbarDunblaneDundeeDunfermlineDurhamEast MoleseyEast PrestonEastbourneEastreaEdinburghElginEllesmereElyEnfieldEpsomExeterFalkirkFalmouthFaringdonFarmingtonFarnhamFelthamFleetForresFrosterleyGlasgowGlastonburyGloucester GosportGrangemouthGravesendGraysGreat WilbrahamGreenockGrimsbyGuildfordGuilfordHalifaxHamiltonHarlowHarpendenHarrowHartlepoolHaslemereHastingsHatfieldHaverfordwestHaverhillHawardenHawickHemel HempsteadHerefordHertfordHestonHexhamHigh WycombeHoddesdonHolyheadHornchurchHorshamHuddersfieldHull EndHuntingdonHydeIlfordInverkeithingInvernessIpswichKeighleyKelsoKendalKenilworthKennetKetteringKidsgroveKilmarnockKingston Upon HullKirkwallLakenheathLampeterLancasterLaughtonLeamingtonLeedsLeekLeicesterLeighLerwickLetchworthLewesLeylandLichfieldLincolnLittle ChalfontLiverpoolLlandrindod WellLoch NessLondonLoughboroughLoughgallLouthLowestoftLutonMachynllethMaidenheadMaidstoneManchesterMansfieldMargateMarlboroughMarlowMelborneMelton MowbrayMertonMiddlesbroughMilfordMillomMilton KeynesMineheadMoldMontroseMotherwellNantwichNewarkNewburyNewcastleNewcastle Upon TyneNewportNewquayNorthallertonNorthamptonNorthwichnorthwoldNorwichNottinghamObanOldhamOmaghOxfordOxshottPenrithPenzancePerthPeterboroughPlainsP lymouthPontypriddPoolePortsmouthPortstewartPrestonPrestwickRadway GreenRamsgateReadingRedditchRingwoodRiponRochesterRomfordRugbyRuncornRustingtonSaint AlbansSalfordSalisburySandwichSandyScarboroughSeafordShaftesburySheffieldShrewsburySloughSolihullSouthamptonSouthboroughSouthend-on-SeaSouthportSt AlbansSt AndrewsSt AsaphSt HelensSt IvesStaffordStainesStanmoreStanstedStevenageStirlingStockportStockton-on-TeesStoke On TrentStranraerStratford-Upon-AvonStroudSudburySunderlandSuttonSwanseaSwindonTauntonTeesideTelfordTruroVirginia WaterWaddingtonWakefieldWallingfordWarehamWarringtonWarwickWatfordWellingboroughWellingtonWellsWelwyn Garden CityWeston Under LizardWetherbyWeymouthWhitbyWhitehavenWhiteheadWickWilmslowWimbledonWimborne MinsterWinchesterWindsorWinsfordWisbechWisborough GreenWokingWokinghamWolverhamptonWoodfordWoolavingtonWorcesterWorthingWrexhamYarmYeovilYork

Суставы — Канал лучшего здоровья

Действия для этой страницы

Резюме

Прочитать полный информационный бюллетень
  • Сустав — это часть тела, где две или более костей соединяются, чтобы обеспечить движение.
  • Вообще говоря, чем больше диапазон движений, тем выше риск получения травмы, поскольку снижается прочность сустава.
  • Шесть типов свободно подвижных шарниров включают шаровые шарниры, седловидные, шарнирные, мыщелковые, шарнирные и скользящие.
  • Общие причины боли в суставах включают воспаление (боль и отек), инфекцию и травму.

Сустав — это часть тела, где встречаются две или более костей, обеспечивающие движение. Каждая кость в теле, за исключением подъязычной кости в горле, соединяется по крайней мере с одной другой костью в суставе. Форма сустава зависит от его функции. Сустав также известен как сочленение.

Вообще говоря, чем больше движений возможно в суставе, тем выше риск получения травмы. Это связано с тем, что больший диапазон движений снижает прочность сустава.

Типы суставов


Суставы описываются по тому, сколько движений они допускают. К трем широким классам суставов относятся:

  • Неподвижные – две или более костей находятся в тесном контакте, но не могут двигаться – например, кости черепа. Соединения черепа называются швами.
  • Малоподвижный – две или более кости скреплены вместе настолько плотно, что допускается лишь ограниченное движение – например, позвонки позвоночника.
  • Свободно подвижные — большинство суставов в человеческом теле относятся к этому типу. Движение – это цель сустава.

Свободно подвижные суставы


К шести типам свободно подвижных суставов относятся:

  • Шаровидный сустав – закругленная головка одной кости находится внутри чашечки другой, например, тазобедренного сустава или плечевого сустава. Разрешается движение во всех направлениях.
  • Седловидный сустав – позволяет двигаться вперед-назад и из стороны в сторону, но не позволяет вращаться, например, в суставе у основания большого пальца.
  • Шарнирный сустав – две кости открываются и закрываются только в одном направлении (в одной плоскости) подобно двери, например, коленный и локтевой суставы.
  • Мыщелковый сустав – обеспечивает движение без вращения, например, в суставах челюсти или пальцев.
  • Шарнирный сустав – одна кость поворачивается вокруг кольца, образованного другой костью, например, сустав между первым и вторым позвонками в шее.
  • Скользящее соединение – или плоское соединение. Гладкие поверхности скользят друг по другу, ограничивая движения, например, суставы запястий.

Типы движения


Для достижения движения сустав может:

  • Скользить одной широкой и плоской поверхностью по другой – например, кости запястья или лодыжки.
  • Увеличение или уменьшение угла между двумя костями – это происходит только в длинных костях тела (руки и ноги): например, когда рука согнута или вытянута.
  • Разрешить круговое движение – так работают шаровые шарниры: например, плечо.
  • Разрешить вращение без смещения костей: например, голова при повороте из стороны в сторону поворачивает шейные позвонки друг над другом.

Структура сустава


Суставы удерживаются вместе и поддерживаются жесткими полосами соединительной ткани, называемыми связками. Гладкий хрящ предотвращает трение костей друг о друга. В свободно подвижных суставах весь сустав заключен в мембрану, заполненную смазывающей синовиальной жидкостью, которая помогает обеспечить дополнительную амортизацию при ударе.

Мышцы прикрепляются к костям толстыми прочными полосами соединительной ткани, называемыми сухожилиями. Там, где сухожилия лежат близко к кости, между сухожилием и костью располагаются крошечные мешочки, называемые сумками, для уменьшения трения. Бурса заполнена синовиальной жидкостью.

Заболевания суставов


Общие причины болей в суставах включают:

  • артрит – воспаление, вызывающее тугоподвижность и боль в суставах (ревматоидный артрит или подагра) или дегенерацию (остеоартрит)
  • бурсит – воспаление бурсы (наполненных жидкостью мешочков, которые амортизируют и подушечки костей)
  • инфекция – внутри сустава
  • тендинит – воспаление, раздражение и отек сухожилия, прикрепленного к суставу.
  • травма – включая растяжение связок или близлежащих сухожилий или мышц, или перелом кости.

Куда обратиться за помощью

  • Ваш семейный врач
  • Физиотерапевт
  • ЛФК
  • ESSA Exercise & Sports Science Australia Тел. (07) 3862 4122
  • Остеопат
  • ДЕЖУРНАЯ МЕДСЕСТРА Тел. 1300 60 60 24 – для экспертной медицинской информации и консультаций 24 часа, 7 дней в неделю.

  • Биология опорно-двигательного аппарата: суставы , The Merck Manual USA. Больше информации здесь.
  • Скелетная система: суставы, Encyclopedia.com. Больше информации здесь.
  • Виды движений в суставах , Интегрированное медицинское изд. Больше информации здесь.
  • Определение сустава , и медицина здравоохранение США. Больше информации здесь.
  • Боль в суставах , MedlinePlus. Больше информации здесь.
